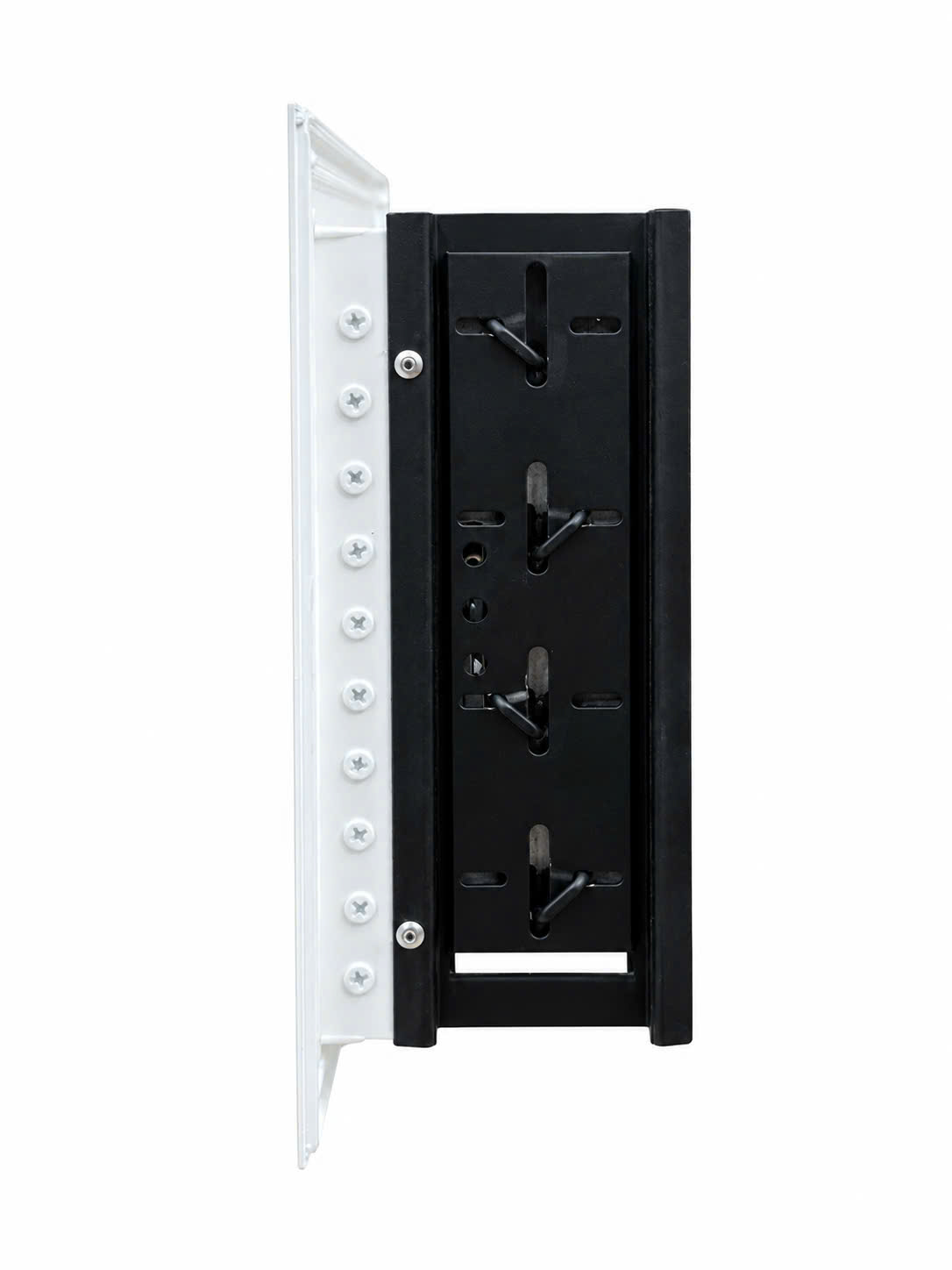

MIỆNG GIÓ MỘT LỚP - NHÔM VUÔNG + OBD

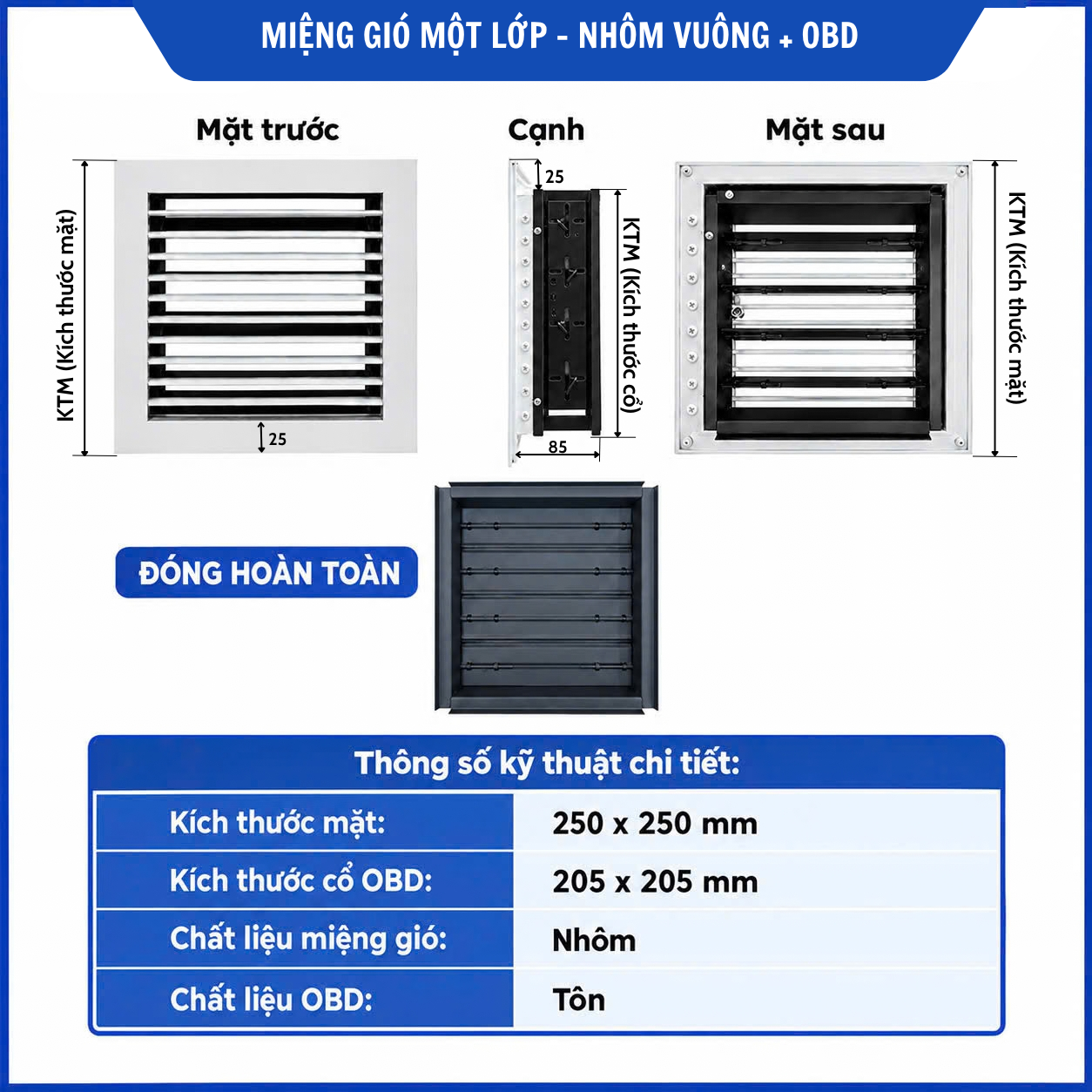

Thông số kỹ thuật chi tiết:
Kích thước mặt: 250 x 250 mm
Kích thước cổ OBD: 205 x 205 mm
Chất liệu miệng gió: Nhôm - Sơn tĩnh điện màu trắng
Phụ kiện kèm theo: Van OBD (Van điều chỉnh lưu lượng gió)
Chất liệu OBD: Tôn - Sơn tĩnh điện màu đen
Mô tả sản phẩm:
Miệng gió một lớp nhôm vuông kèm van OBD là giải pháp lý tưởng cho hệ thống thông gió và điều hòa không khí.
Sản phẩm có thiết kế dạng vuông hiện đại, kết hợp van OBD giúp dễ dàng cân chỉnh lưu lượng gió tại chỗ mà không cần tháo gỡ hệ thống ống gió. Phù hợp cho các công trình dân dụng và công nghiệp yêu cầu tính thẩm mỹ và hiệu suất cao.

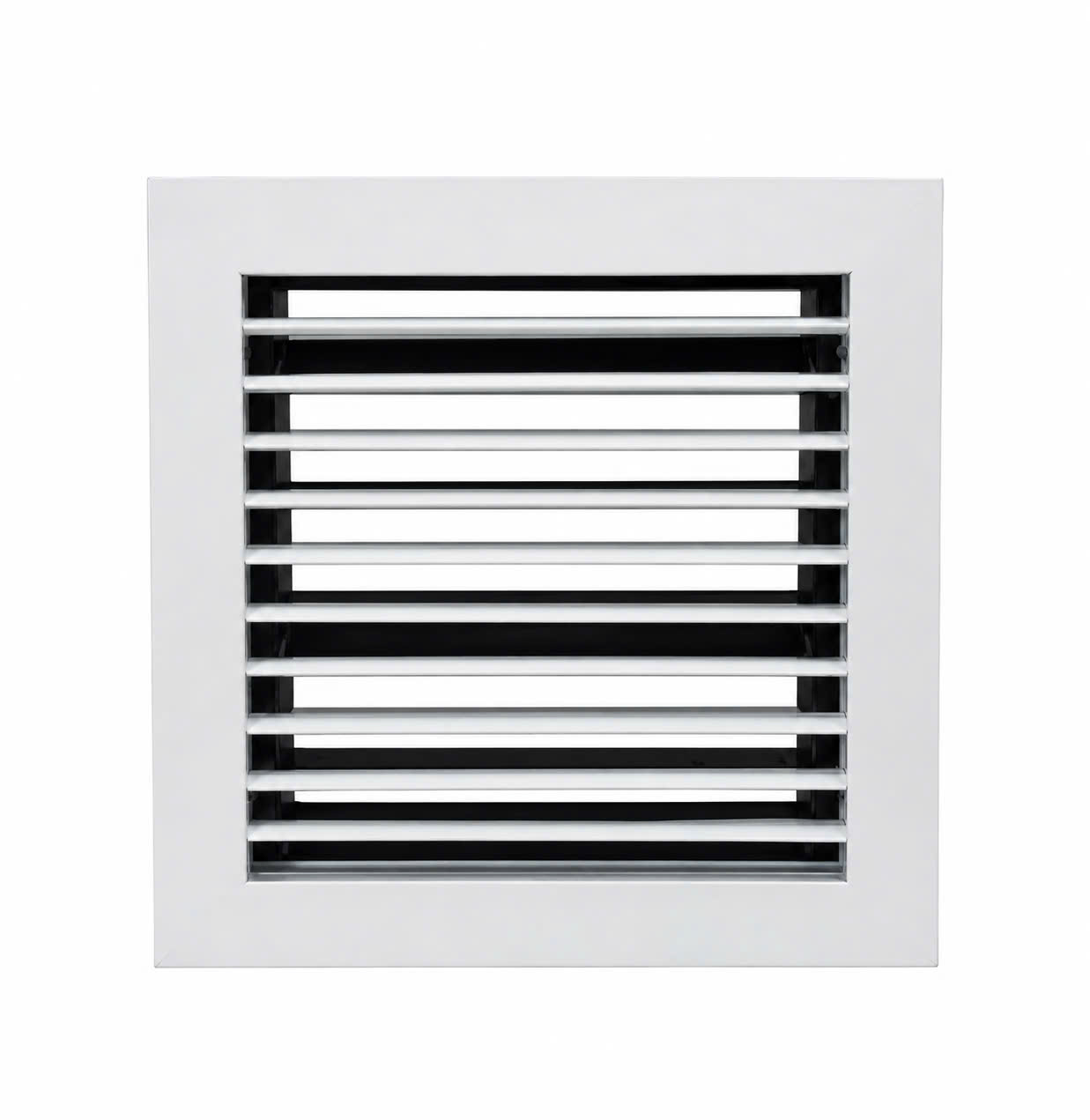

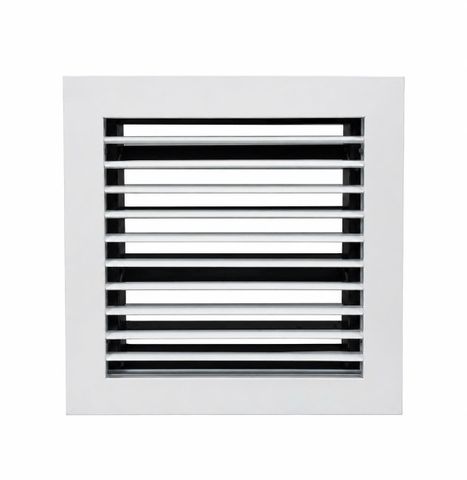

A. MIỆNG GIÓ MỘT LỚP
1. ĐẶC ĐIỂM SỬ DỤNG
Thông thường được dùng để làm cửa cấp gió hoặc hút gió.
Được dùng để lắp trên tường hoặc trần.
Có thể được dùng kèm với lọc gió.
2. VẬT LIỆU - MÀU SẮC
Cánh (lá), khung được làm bằng nhôm định hình.
Sản phẩm được phủ sơn tĩnh điện màu trắng sữa
3. THÔNG SỐ KỸ THUẬT
Độ dày khung : 1.2mm
Độ dày lá: 1.0mm
4. KÍCH THƯỚC TIÊU CHUẨN
Kích thước mặt (KTM) : 250 × 250 mm
Kích thước cổ (KTC) : 205 × 205 mm (Ghi chú: Khớp với cổ van OBD)

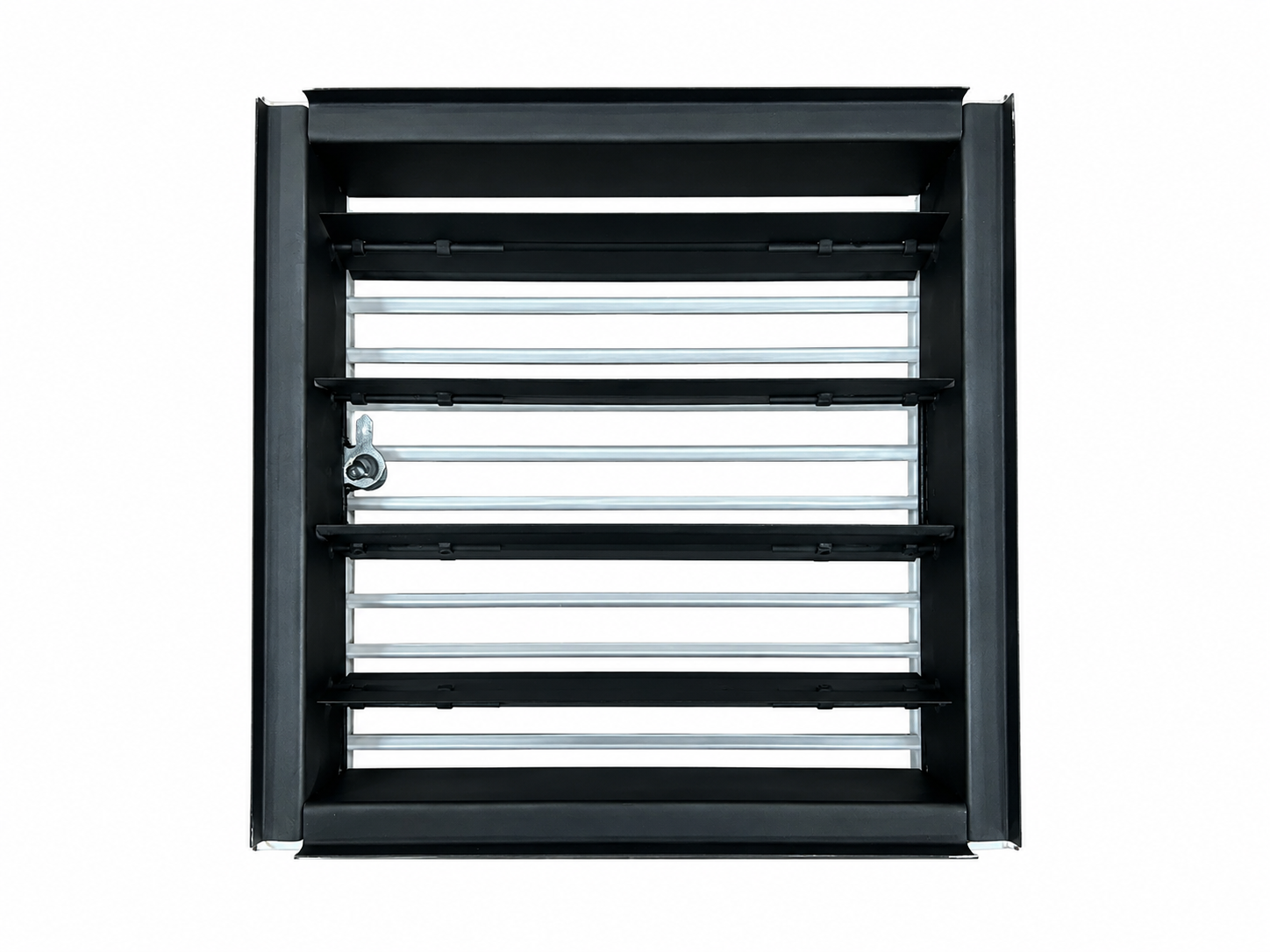

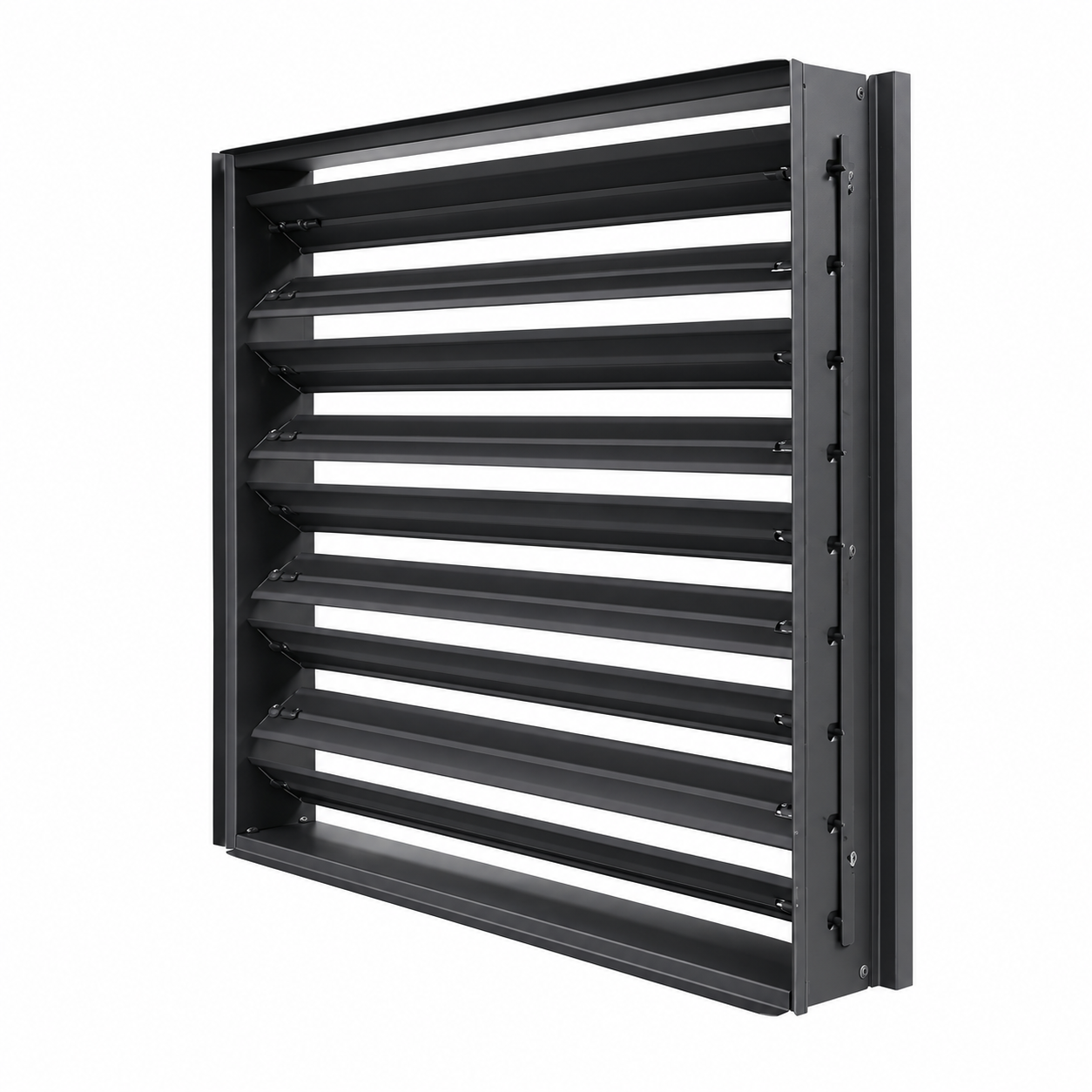

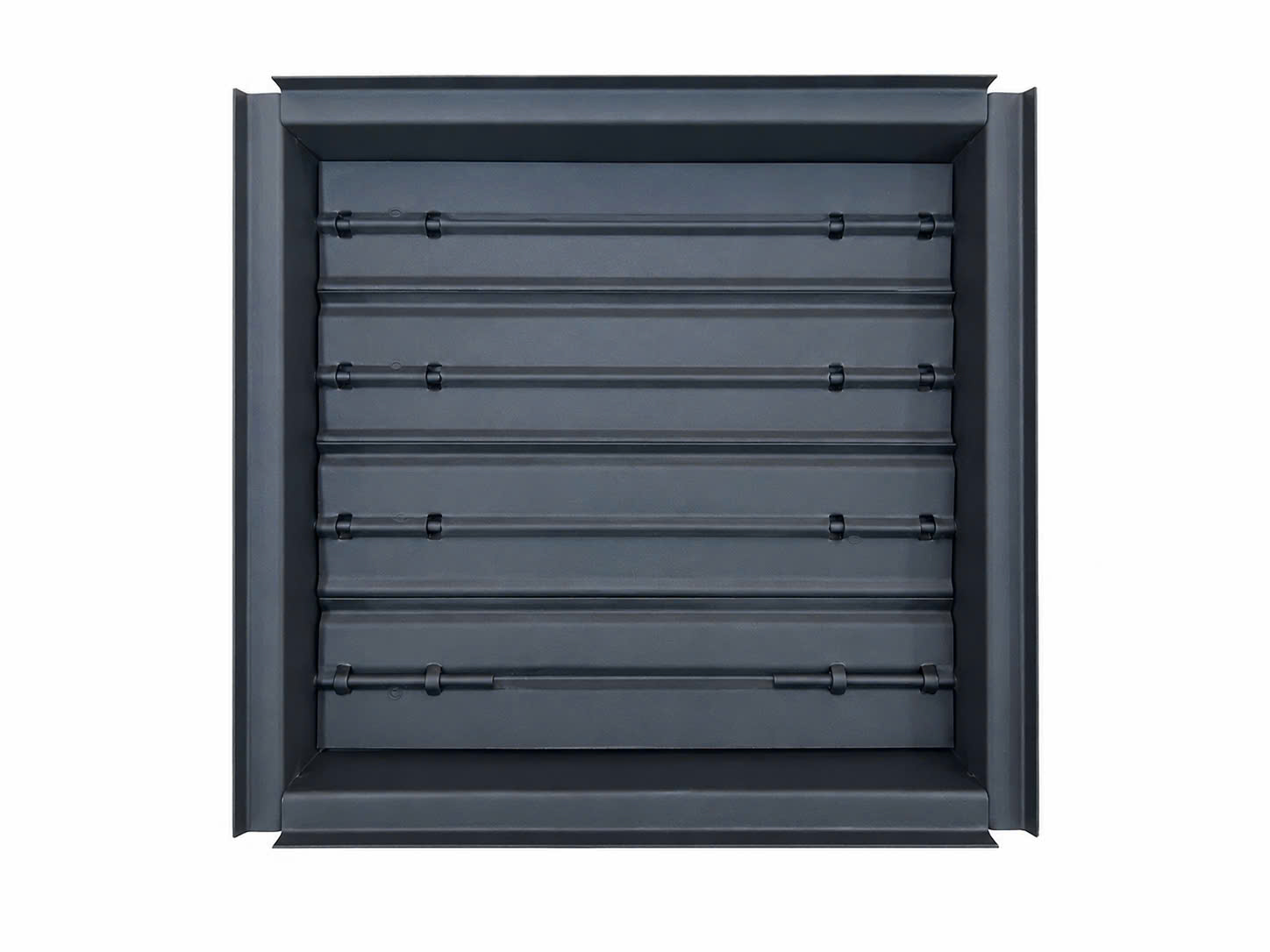

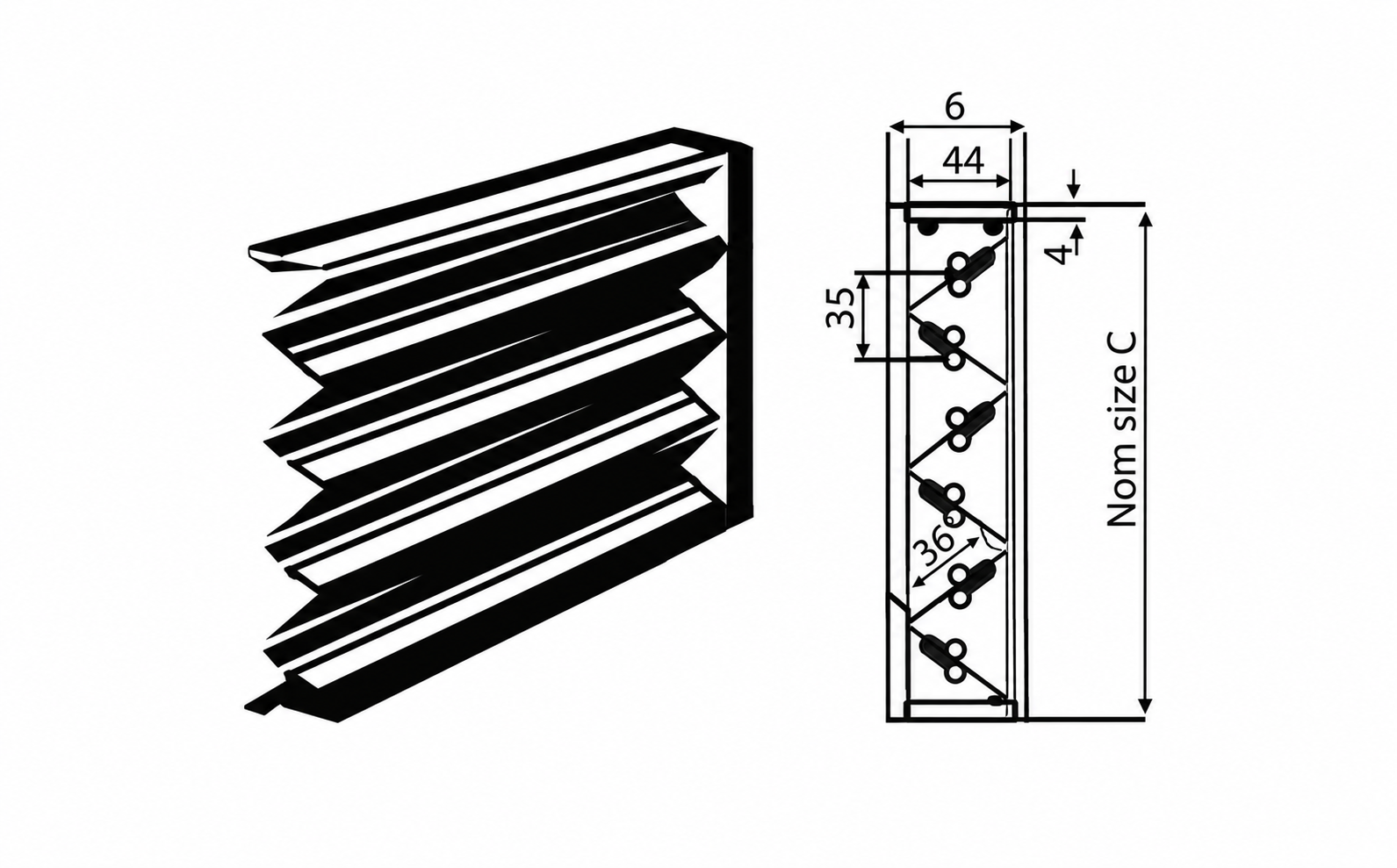

B. VAN ĐIỀU CHỈNH MIỆNG GIÓ OPPOSED BLADE DAMPER (OBD)
1. ĐẶC ĐIỂM SỬ DỤNG
Được dùng để điều chỉnh hoặc cắt lưu lượng không khí ngay cổ miệng gió trong hệ thống HVAC.
Các lá được đóng và mở cùng một lúc và góc mở có thể được điều chỉnh bằng tuốc-nơ-vit để điều chỉnh lưu lượng gió.
Khi kích thước cổ lớn hơn 500mm thì van sẽ được kết hợp thành nhiều khung với bộ điều chỉnh riêng cho mỗi khung.
2. VẬT LIỆU - MÀU SẮC - THÔNG SỐ KỸ THUẬT
Khung làm bằng tôn dày 0.6mm.
Lá làm bằng tôn dày 0.5mm.
Sản phẩm được phủ sơn màu đen.
3. KÍCH THƯỚC TIÊU CHUẨN
OBD - 205 x 205 mm : chiều ngang và chiều cao
